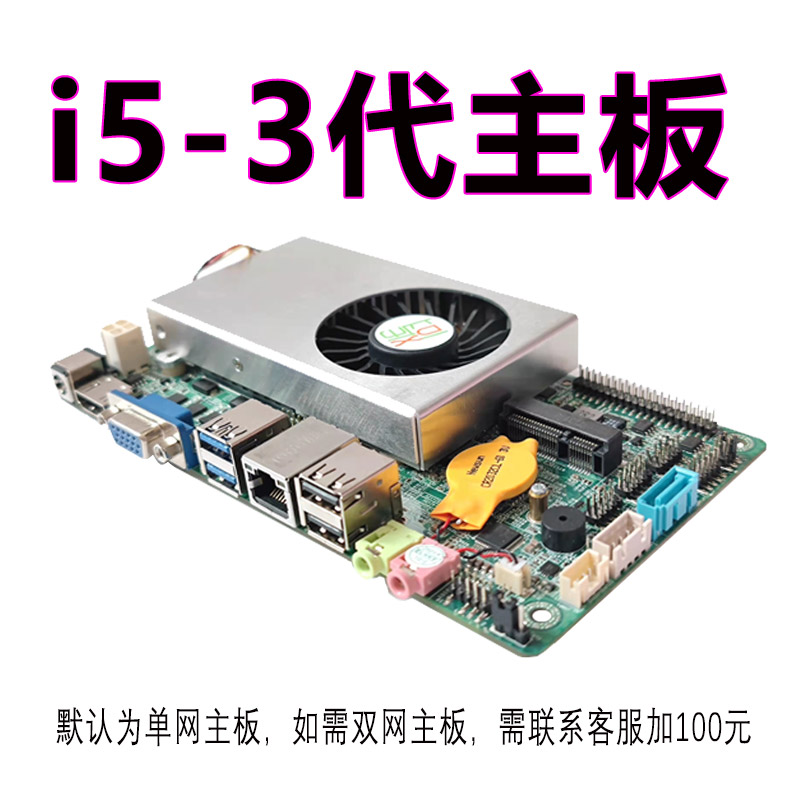

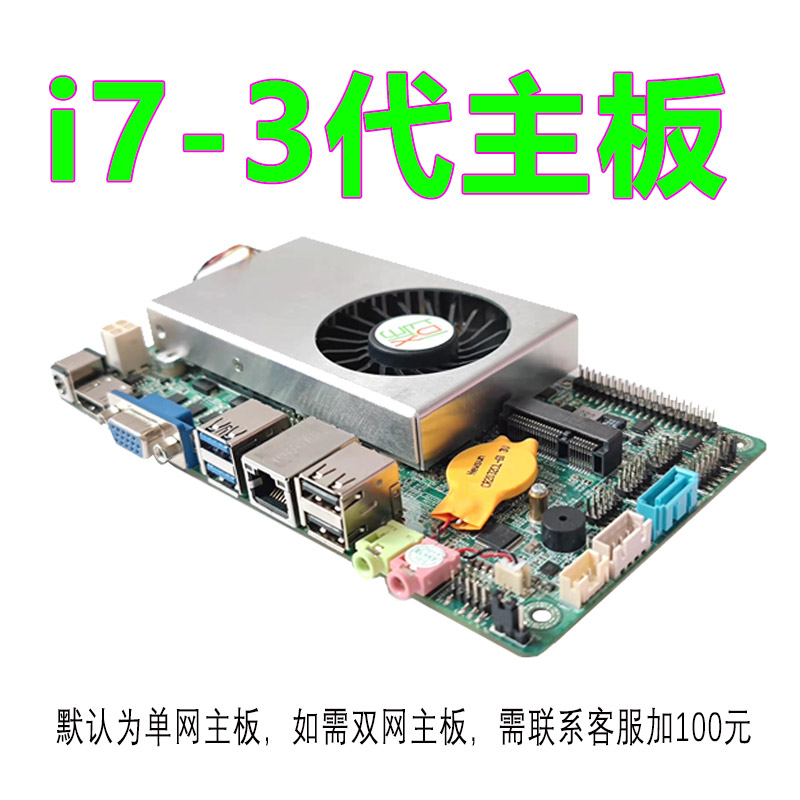

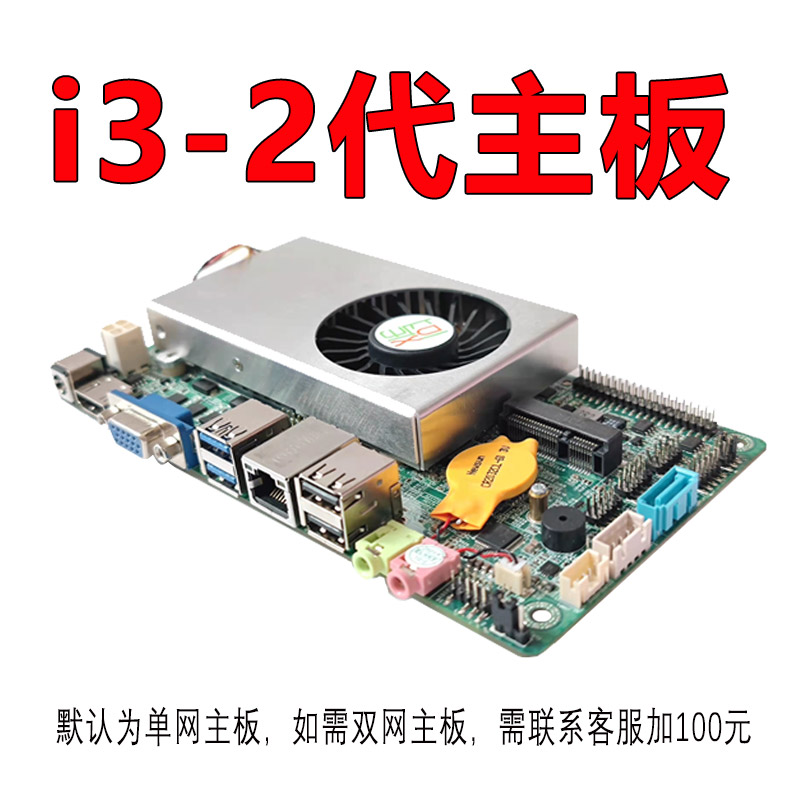

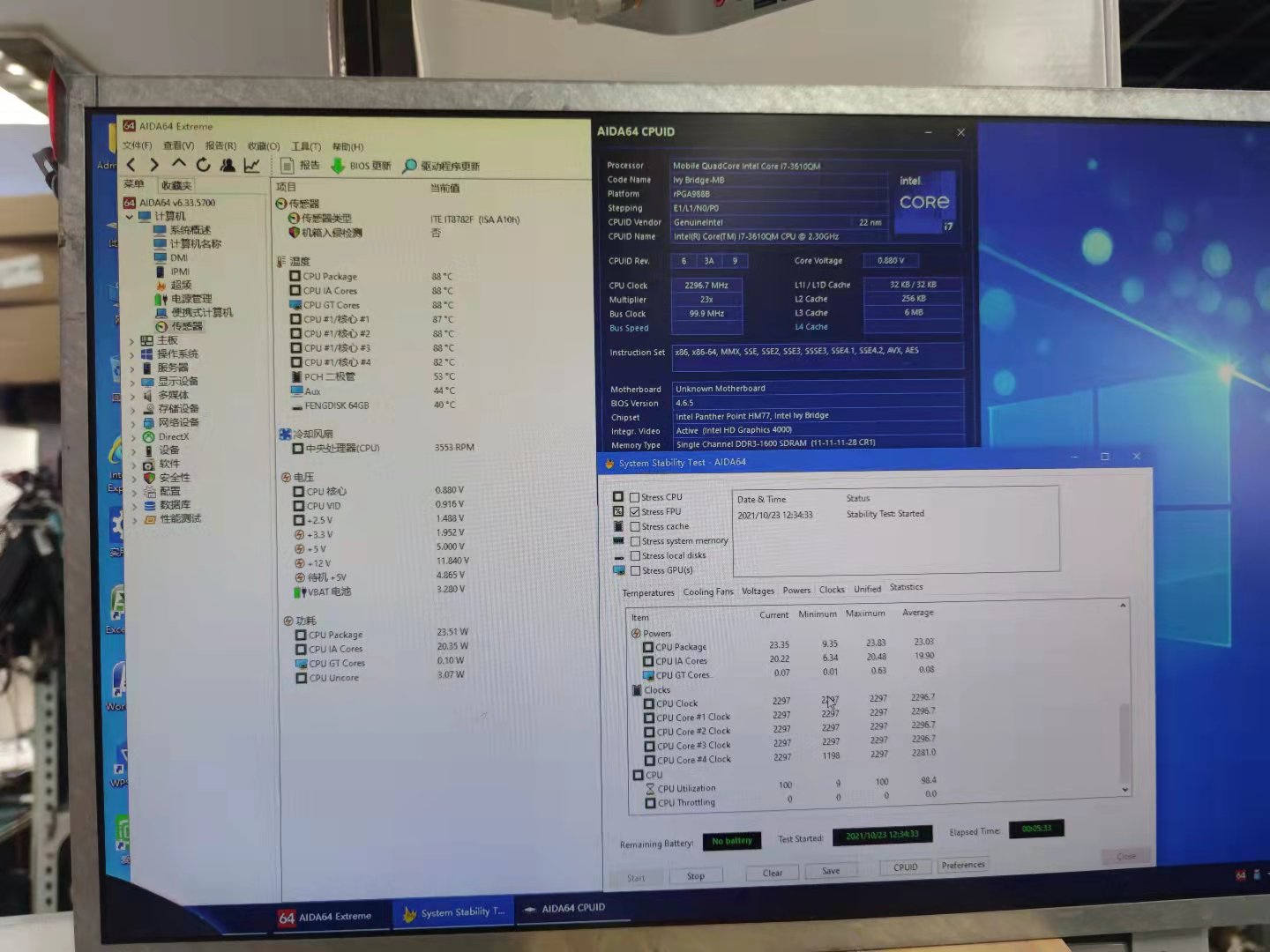

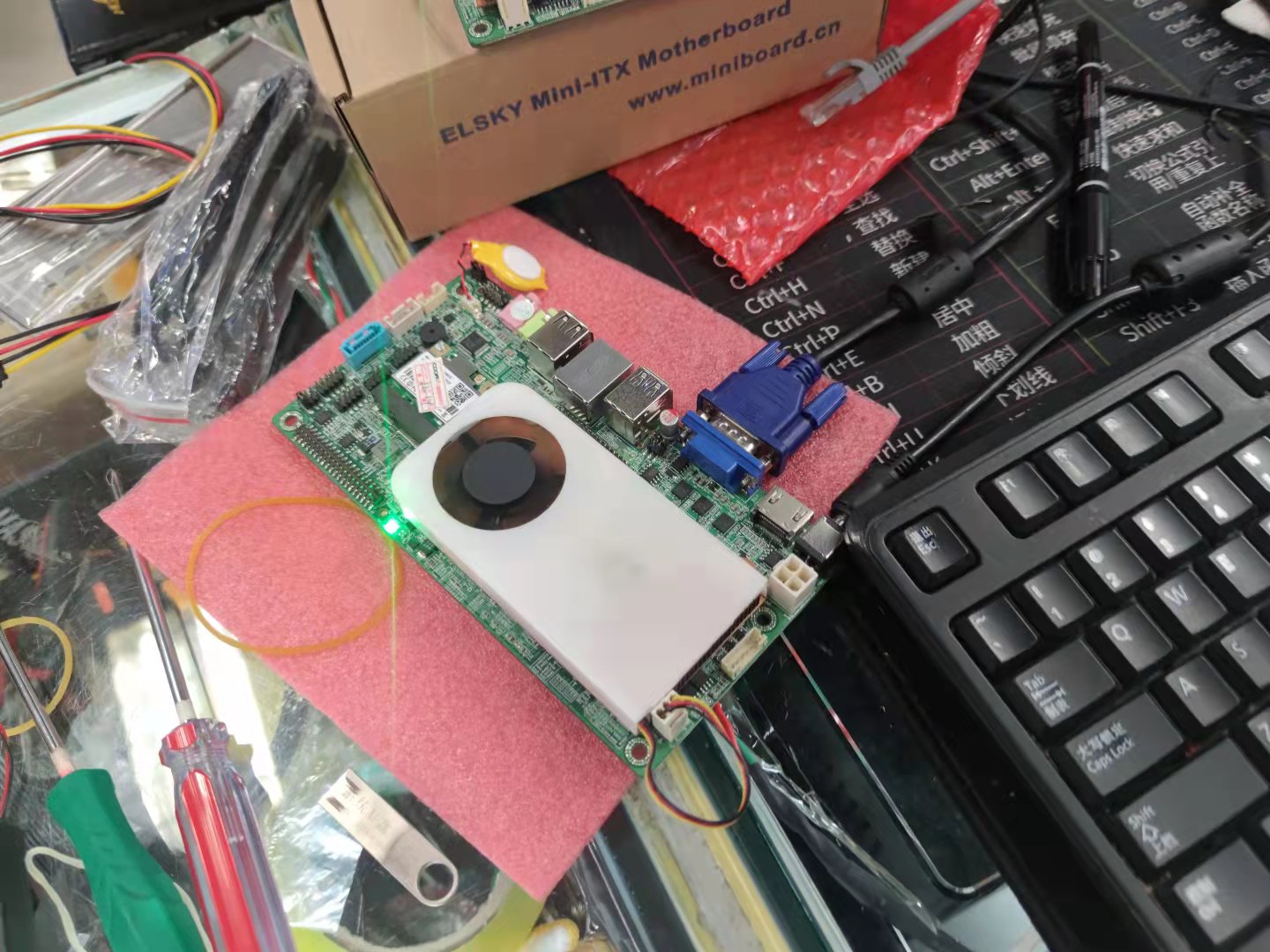

17×9cm豆希HM77-3.5寸工控主板i3-2代/i5/i7-3610/LVDS/4个com/i5-3210M主板

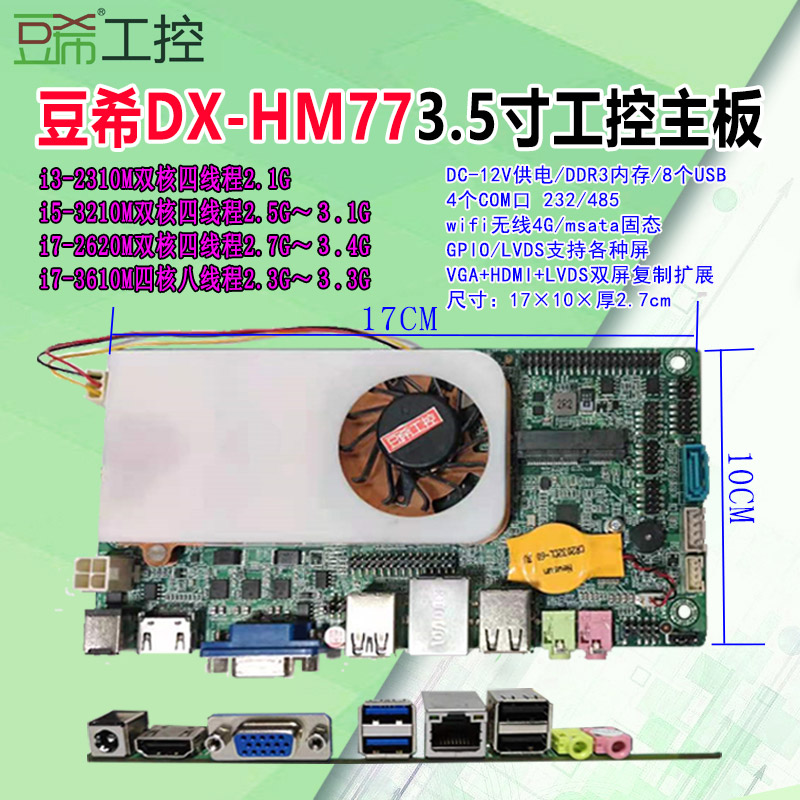

主板尺寸

170mm*90mm*27mm

CPU处理器

支持988B针脚2代3代全系列笔记本CPU

芯片组

HM76

电源

1*DC_IN

支持12V电压输入，DC头内直径为2.5MM

主板满载功耗：约60W。建议用12V7A或以上电源

1*DC_PWR

内存支持

1* NB-DDR3内存槽，支持1333/1600M内存，最大支持8GB

显示功能

2代集成Intel® HD3000图形控制器，支持单显、双显复制、双显扩展，DOS下单显

3代集成Intel® HD4000图形控制器，支持单显、双显复制、双显扩展，DOS下单显

1*VGA标准接口

支持分辨率1920*1200@60HZ

1*HDMI 1.4接口

支持分辨率1920*1080@60HZ

1*LVDS插针

支持分辨率1920*1080@60HZ             （30Pin，2*15Pin，2.0mm）

1*LVDS_PWR1插针

LVDS电压控制插针                          （6Pin，2*3Pin，2.0mm）

1*INVERT插针

LVDS背光开关控制插针                       （6Pin，1*6Pin，2.0mm）

网络功能

1*LAN接口（可选双网）

Realtek 8111F千兆网口，支持网络唤醒，PXE无盘启动功能

1*MINI_PCIE接口

支持WIFI

硬盘功能

1*SATA1接口

标准SATA3.0硬盘接口，最大传输速度6.0 Gbps

1*MSATA接口

默认支持MSATA盘，支持MSATA 2.0,可改PCIE信号，改后支持3G/4G/WIFI

1*SATA_PWR插针

硬盘供电插针，可取电5V、12V               （4Pin，1*4Pin，2.54mm）

声音功能

集成Realtek ALC662 HD数字音频解码器，6声道高保真音频控制器

1*LIN_OUT接口

支持音频输出（绿色）

1*MIC_IN接口

支持麦克风输入（粉色）

1*JAMP插针

支持8欧5瓦喇叭输出                        （4Pin，1*4Pin，2.0mm）

1*F_AUDIO插针

标准音频插针                               （9Pin，2*5Pin，2.0mm）

USB功能

2*USB3.0接口

后置标准USB3.0接口

2*USB2.0接口

后置标准USB2.0接口

1*F_USB1插针

前置USB2.0插针，一组有2*USB2.0          （9Pin，2*5Pin，2.0mm）

1*F_USB2插针

前置USB2.0插针，一组有2*USB2.0          （9Pin，2*5Pin，2.0mm）

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针              （9Pin，2*5Pin，2.0mm）

其他I/O

COM1~4插针

串口，支持标准RS232；其中 COM2可选支持RS232/RS422/RS485                      （39Pin，2*20Pin，2.0mm）

JP3插针

控制COM2第9脚电压 0V/5V/12V可选       （6Pin，2*3Pin，2.0mm）

1*SIM卡槽

支持SIM卡，用3G/4G时需要SIM卡

1*CLR_CMOS插针

主板清零、放电插针                          （3Pin，1*3Pin，2.54mm）

1*P_GPIO插针

GPIO控制插针                                （10Pin，2*5Pin，2.0mm）

1*FAN插针

风扇插针，全速，不支持温控                  （3Pin，1*3Pin，2.54mm）

运行环境

工作温度：-20℃~60℃；      工作湿度：5%~95%相对湿度，无冷凝

BIOS

AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别

Watch Dog

看门狗编程，支持硬件复位功能（256级，0~255秒）

操作系统

支持Windows 10，Windows 8，Windows 7，Windows XP，LINUX等

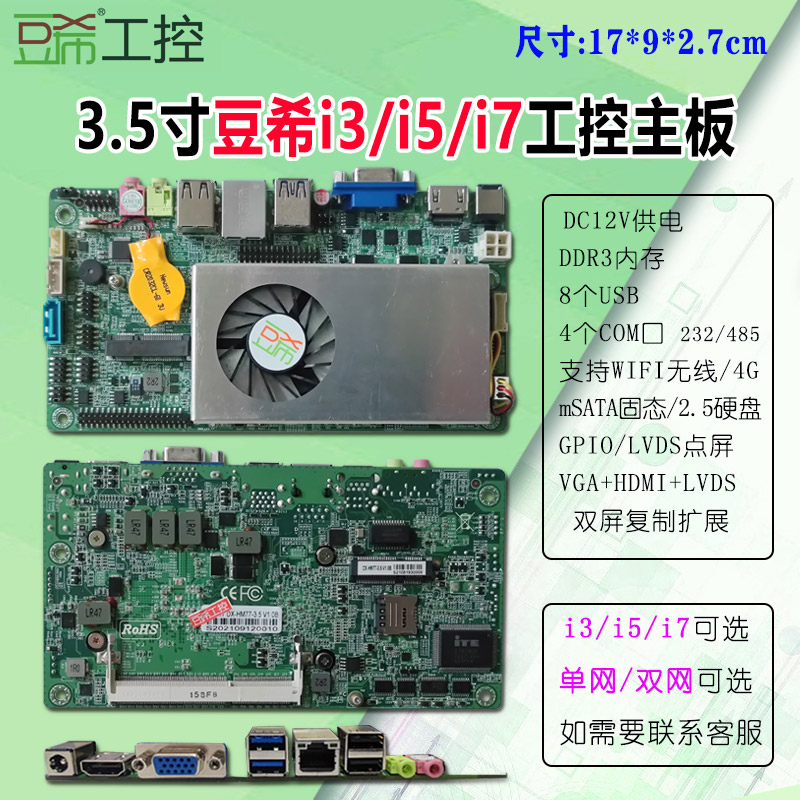

主板尺寸

170*90*27mm

CPU

支持Intel 2代、3代全系列i3-i5-i7 CPU

芯片组

HM65/HM76/HM77等

电源

1*DC_IN

DC头内直径为2.5MM，支持12V/5A以上电源，可内置4P供电

内存

1*DIMM插槽

NB-DDR3内存，支持1333/1600MHZ内存，最大支持8G

网络功能

1*LAN接口

Realtek 8111H千兆网口，支持网络唤醒，PXE功能，支持定制双千兆网卡

显示功能

显卡

Intel HD Graphics 3000/4000图形控制器，支持单显、双显复制、双显扩展，DOS下单显，windows下LVDS+VGA+HDMI任意两个屏复制扩展同步异步显示

1*VGA标准接口

支持最高分辨率1920*1200@60HZ

1*HDMI接口

支持最高分辨率1920*1080@60HZ

1*LVDS插针

(兼容目前7寸～86寸的屏，各种分辨率都有，也可以根据客户自己的屏来调试定制相关分辨率)                               （30Pin，2*15Pin，2.0mm）

1*LVDS_PWR插针

LVDS电压控制插针                                  （6Pin，2*3Pin，2.54mm）

1*INVERT插针

LVDS背光控制插针                                   （6Pin，1*6Pin，2.0mm）

USB功能

2*USB3.0接口

后置标准USB3.0接口（芯片组为6系列时，该接口为USB2.0速度）

2*USB2.0接口

后置标准USB2.0接口

1*F_USB1插针

前置USB2.0插针，一组有2*USB2.0            （9Pin，2*5Pin，2.0mm）

1*F_USB2插针

前置USB2.0插针，一组有2*USB2.0            （9Pin，2*5Pin，2.0mm）

声音功能

集成Realtek ALC662 HD数字音频解码器，6声道高保真音频控制器

1*LIN_OUT接口

支持音频输出

1*MIC_IN接口

支持麦克风输入

1*JAMP插针

支持8欧5瓦喇叭输出(功放）                        （4Pin，1*4Pin，2.0mm）

1*F_AUDIO插针

标准音频插针                                              （9Pin，2*5Pin，2.0mm）

硬盘功能

1*SATA1接口

标准SATA硬盘接口，支持SATA3.0

1*MSATA接口

支持MINI_SATA盘，支持MSATA2.0

1*SATA_PWR插针

硬盘供电插针，可取电5V、12V。             （4Pin，1*4Pin，2.54mm）

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针              （9Pin，2*5Pin，2.0mm）

其他I/O

4*COM插针

支持标准2个RS232，2个RS485               （40Pin，2*5Pin，2.0mm）

1*MINI_PCIE接口

支持WIFI/3G/4G

1*SIM_SLOT卡槽

支持SIM卡，用3G/4G时需要SIM卡

1*CLR_CMOS插针

主板清零、放电插针                                （3Pin，1*3Pin，2.54mm）

1*FAN插针

风扇插针                                               （3Pin，1*3Pin，2.54mm）

GPIO插针

10针GPIO接口                                     （10Pin，2*5Pin，2.0mm）

运行环境

工作温度：-20℃~60℃；

工作湿度：5%~95%相对湿度，无冷凝

BIOS

AMI BIOS，支持上电开机，定时开机，网络唤醒等智能设置。

Watch Dog

看门狗编程，支持硬件复位功能（256级，0~255秒）

操作系统

支持Windows 10，Windows 8，Windows 7，Windows XP，Linux，Ubuntu，Centos，麒麟等
